首页 > 产品中心 > 混炼胶

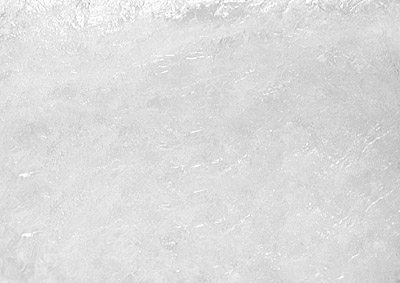

透明胶 HXS01-05
华翔透明胶性能列表
配方编号 CM-HX
01-65
CM-HX
02-65
CM-HX
03-65
CM-HX
04-65
CM-HX
05-65
CM-HXS
01-65
CM-HXS
02-65
CM-HXS
03-65
CM-HXS
04-65
CM-HXS
05-65
配方特性 高透明胶 高透明胶 透明胶 透明胶 半透明胶 硫磺架桥
透明胶
硫磺架桥
透明胶
硫磺架桥
透明胶
硫磺架桥
透明胶
硫磺架桥
透明胶
硬度 (ShoreA) 65±3 65±3 65±3 65±3 65±3 65±3 65±3 65±3 65±3 65±3
拉伸强度
(Kgf/c㎡
)
110↑ 100↑ 95↑ 90↑ 90↑ 135↑ 125↑ 125↑ 120↑ 110↑
扯断伸长率 (%) 500↑ 480↑ 480↑ 450↑ 450↑ 570↑ 550↑ 600↑ 570↑ 520↑
B型撕裂强度
(Kgf/c㎡
)
35↑ 30↑ 30↑ 30↑ 30↑ 60↑ 55↑ 55↑ 50↑ 45↑
M300(Kgf/c㎡
)
45↑ 40↑ 40↑ 40↑ 40↑ 50↑ 40↑ 35↑ 30↑ 30↑
耐磨值ml
(6磅3300转)
65↓ 70↓ 100↓ 110↓ 120↓ 75↓ 80↓ 90↓ 90↓ 90↓
比重 1.07±0.02 1.07±0.02 1.06±0.02 1.08±0.02 1.08±0.02 1.05±0.02 1.08±0.02 1.20±0.02 1.09±0.02 1.11±0.02
建议加入华实
架桥药粉
3.40g/Kg 3.40g/Kg 3.00g/Kg 3.00g/Kg 2.90g/Kg 23.50g/Kg 17.7g/Kg 16.6g/Kg 17.0g/Kg 18.7g/Kg
试片加硫时间
(160℃)
5min 5min 5min 5min 5min 5min 5min 5min 5min 5min

注:1、物性基准以Nike裁刀作业,以加权平均值计算。
2、以上数值是典型数值,仅作为选材的参考;相关的试验方法请参考补充资料。

一、透明胶特性

透明度高;物性佳;

能与NR,BR,SBR,NBR系列胶共硫化;

可依客户的成本要求设计各种透明胶配方。

二、架桥剂的使用

透明胶需加入华实架桥剂药粉,用量依华实提供之参考量,亦可由客户视硫速快慢自行增减调整,但用量不宜太大,否则易产生脆化。

CM-HX(过氧化物架桥)系列在鞋业作贴合大底时,可并用架桥剂DCP来调整贴合性问题,但需要注意脆化、增硬、黄变现象。(建议使用量0.3g/Kg)。

架桥剂药粉出货时附于透明胶包装中。药粉中的成份易挥发,注意密封保存于阴凉、干燥、通风处。

加促作业时,透明胶包辊后再加入架桥剂药粉,打三角包使其分散均匀,并需要薄通两次,胶料温度不宜超过90℃。架桥剂分散不均会影响透明度,产生排气不良、白点等现象。

三、使用注意事项

透明胶禁止与其他普通胶料相混。作业前机台要清洗干净,最好区分机台使用。

透明胶与其他材料贴合时应注意处理剂、胶水及固化剂的选择。透明胶与贴合之胶料要有硫化之Tc90交点,才能产生共硫化(注意贴合的胶料无污染移行性)。

CM-HXS(硫磺架桥)系列透明胶生产工艺较特殊,其加促硫化速度控制在4分钟为宜,如需调快硫化速度,应避免回料现象,且加促后胶料尽量于12小时内使用完毕,以免产生死胶。(我公司有提供透明胶加速剂,用量在1-2g/Kg为宜)。

做染色成品,建议使用高等级耐黄变颜料染色,普通等级颜料不耐热,易褪色。

透明胶的耐黄变性能我公司采用耐黄变实验机测试(15瓦紫外线灯管照射12小时)。建议客户使用前自行测试。

四、透明胶的存储

1、透明胶的存储应防水、防潮,避免阳光照射。

2、透明胶硫化后因温度很高,应放置于阴凉、干燥、通风处,避免阳光照射或因高温而加快老化产生变黄现象,也不可同其他硫化胶叠放,否则可能因移行产生黄斑现象。

如果您对上述产品感兴趣,请填写下表,相关人员会迅速的与您联系。(注:请正确的填写您的信息)
您的姓名:
联系电话:
联系地址:
您的邮箱:
产品名称:
公司名称:
请您留言:
点击关闭
  • 在线交流区
    点击这里给我发消息 点击这里给我发消息
